 产品 >> 环保类产品

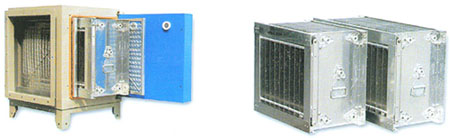

标准型油烟净化器
应用领域JYL-A
宾馆、饭店等餐饮业油烟净化;学校、医院、工矿企事业单位食堂油烟净化;食品加工厂油烟污染治理。
JYL-A标准型系列
JYL-20A
工作原理JYL-A
  JYL系列油烟净化器为二级式静电吸附型,用来去除细微粒径的碳氢化合物和其它空气中的杂粒。它的二级式是指电离段与收集段,每个电离段由一系列钨钢线组成,安装在一系列接地板中间,并通过高压直流电。大气中的微粒在通过电离器的强力静电场时,被电离并带有正或负电荷。每个收集段由很多数量的平行板组成,通以高压直流电 (极性与电离器一致,但电压减半)以形成电场,带电微粒被接地板吸引的同时也受到带电板的驱赶。因此,当气流中含有带电微粒时,可以被高效去除。

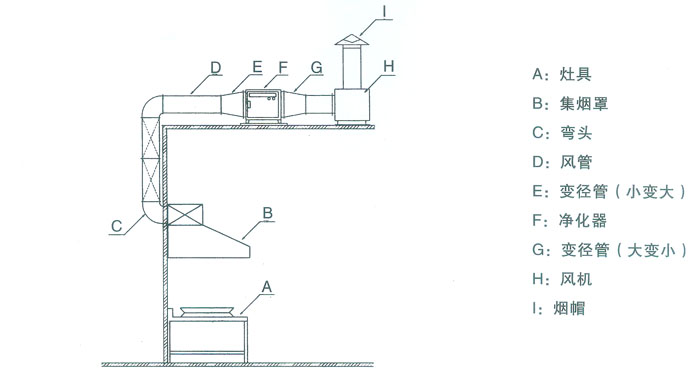

安装图示JYL-A
运行指示灯
正常工作:绿灯亮
清洗提示:绿灯亮,红灯亮
自动保护:红灯亮
技术特点JYL-A
1、高效:高效捕集不同粒径的烟尘粒子,净化效率高,从根本上解决了污染转移问题。
2、灵活:模块化净化单元可以灵活组合,根据不同的净化处理量及净化率要求,单元数量可作适应性调整。
3、方便:模块化净化单元采用分体抽屉式结构,易于安装、维护,清洗特别方便。
4.先进:静电电源控制系统可自动调节电场强度,使净化设备在长期运行后仍保持较高的净化率。
5.安全:安全系统设计周密,检修门被打开,高压电源即自动切断;
4.先进:静电电源控制系统可自动调节电场强度,使净化设备在长期运行后仍保持较高的净化率。
5.安全:安全系统设计周密,检修门被打开,高压电源即自动切断;
技术参数JYL-A
型号 处理风量
CMH
机台尺寸
L×W×H
出入法兰
W×H

输入
电压
额定
功率W
压力
损耗
净化
效率
重量
KG
JYL-20A 2000 550×600×700 500×500 220V 50 110 90% 45
JYL-30A 3000 550×700×700 600×500 220V 5 110 90% 50
JYL-40A 4000 550×900×700 800×500 220V 50 110 90% 55
JYL-60A 6000 900×750×700 650×500 220V 100 150 90% 85
JYL-80A 8000 900×950×700 850×500 220V 100 150 90% 110
JYL-100A 10000 900×1050×700 950×500 220V 100 150 90% 145
JYL-120A 12000 900×1250×700 1150×500 220V 100 150 90% 190
JYL-160A 16000 900×1400×700 1300×500 220V 150 150 90% 195
JYL-200A 20000 900×1050×1200 950×1000 220V 150 150 90% 275
JYL-250A 25000 900×1250×1200 1150×1000 220V 150 150 90% 300
JYL-300A 30000 900×1450×1200 1300×1000 220V 250 150 90% 340
JYL-350A 35000 900×1600×1200 1500×1000 220V 250 150 90% 380
JYL-400A 40000 900×1400×1200 1300×1500 220V 350 150 90% 430
JYL-500A 50000 900×1700×1700 1600×1500 220V 400 150 90% 480
JYL-600A 60000 900×2000×1700 1900×1500 220V 500 150 90% 520
JYL-B经济型系列
工作原理JYL-B
  由于厨房油烟成份复杂,燃烧过程中除了产生一氧化碳、二氧化碳和颗粒物体外,还逸出多种有害气体,而且油烟中颗粒物粒径分布广,成分变化大,因此净化难度很高,采用常规技术难以彻底消除污染。
  本产品采用机械净化和静电净化双重作用。含烟废气被风机吸入管道后,首先进入初级装置——净化整流室,采用重力惯性净化技术,室内的特殊结构逐步对大粒径污染物进行分级物理分离,并且均衡整流。分离出的大颗粒油滴在自身重力的作用下流入油槽排出。剩余的小粒径污染物进入次级装置——高压静电场,静电场内部分两级,第一级为电离器,强电场使微粒荷电,成为带电微粒,这些带电微粒到达第二级集尘器后立刻被收集电极吸附,且部分炭化。同时,高压静电场有效地降解有害成份,起到消毒、除味作用。最后通过滤网格栅,洁净的空气排出室外。
  在油烟净化器的放电电场异极间具有10-15千伏特的电位差,使不导电的气体分子经分解或电子附着成为自由离子。当气流通过收尘电场区域时,粒子经离子撞击带电而移向具相反电性的收集电极。换言之,收集机制的第一步使气体离子化,第二步使气流中的粒子带电。第三步使粒子撞击至收集电极板而被收集。
  理论上,分离带电粒子的电力与粒子带电量及收集电场强度之积成正比。此电力的大小,就比重为1的l微米粒子而言,为重力的3000倍:就比重为l的10微米粒子面言,为重力的300倍,此为油烟净化器高效能与高效率的原因。
技术特点JYL-B
高效:高效捕集不同粒径的烟尘粒子,净化效率高,从根本上解决了污染转移问题。
灵活:模块化净化单元可以灵活组合,根据不同的净化处理量及净化率要求,单元数量可作适应性调整。
先进:静电电源控制系统可自动调节电场强度,使净化设备在长期运行后仍保持较高的净化率。
安全:安全系统设计周密,检修门被打开,高压电源即自动切断;高电压电源精心设计成环氧树脂严密封闭的单元体,使用安全可靠;采用了大型机所运用的闪络跟踪技术,可配备远程控制系统,大大提高运行的安全系数。
稳定:静电电源控制系统具有过流过压自动保护装置,保证设备稳定运行。
经济:使用寿命长、节能高效、占地面积小。
技术参数JYL-B
型号 处理风量
CMH
机台尺寸
L×W×H
出入法兰
W×H

输入
电压
额定
功率W
压力
损耗
净化
效率
重量
KG
JYL-30B 3000 580×615×735 370×500 220V 30 140 85% 38
JYL-40B 4000 580×715×735 470×500 220V 36 140 85% 43
JYL-60B 6000 580×895×735 650×500 220V 48 140 85% 52
JYL-80B 8000 580×715×1325 470×1100 220V 70 140 85% 80
JYL-120B 12000 580×895×1325 650×1100 220V 96 140 85% 98
JYL-160B 16000 580×1270×1325 1020×500 220V 140 150 85% 136
JYL-200B 20000 580×1450×1325 1200×1100 220V 170 150 85% 150
JYL-240B 24000 580×1630×1325 1380×1100 220V 200 150 85% 170
工作原理JYL-D
  JYL-D组合式油烟净化机为风机箱和油烟净化器合二为一的组合型产品。该机组自带风机,改变了传统油烟净化器不带引风机,用户需重新寻找厂家采购的烦恼。
  我公司本着为用户着想、降低用户采购成本的前提下,经技术人员不断创新,自行研制的组合式油烟净化机组具有安装方便、采购成本低、性能稳定等特点。

JYL-D组合式系列
技术参数JYL-D
型号 处理风量
CMH
机台尺寸
L×W×H
出入法兰
W×H

输入
电压
额定
功率W
压力
损耗
净化
效率
JYL-30D 3000 1000×600×700 500×500 220V 36W 150 90%
JYL-60D 6000 1200×750×700 650×500 220V 72W 150 90%
JYL-100D 10000 1450×1050×700 950×500 220V 72W 150 90%
JYL-120D 12000 1450×1250×700 150×520 220V 48W 150 90%
JYL-160D 16000 1600×1400×700 1300×520 220V 96W 150 90%
JYL-200D 20000 1600×1050×1200 950×1000 220V 150W 150 90%
JYL-250D 25000 1700×1250×1200 1150×1000 220V 150W 150 90%
JYL-300D 30000 2000×1400×1200 1300×1000 220V 200W 150 90%
JYL-350D 35000 2200×1600×1200 1500×1000 220V 200W 150 90%
JYL-400D 40000 2200×1400×1700 1300×1500 220V 250W 150 90%
JYL-500D 50000 2200×1700×1700 1600×1500 220V 300W 150 90%
JYL-600D 60000 2500×2000×1700 1900×1500 220V 400W 150 90%
技术要求JYL-D

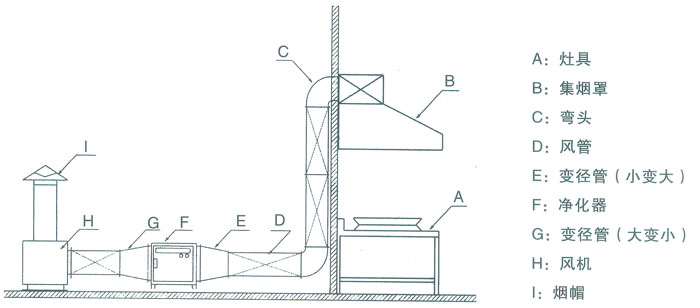

安装图示
安装注意事项
郑重警告:油烟净化器电气系统务必可靠接地!
1、净化系统内通风量应在净化器额定处理风量内;
2、净化器安装应保证水平,否则,净化器收集的油会被风机吸出,或放油时不能将净化器内的油放尽;
3、管道内风速应设计在8~10m/S;
4、弯头中线半径≥1.5D(若不满足此条件,则变径管风阻会成倍速增大)

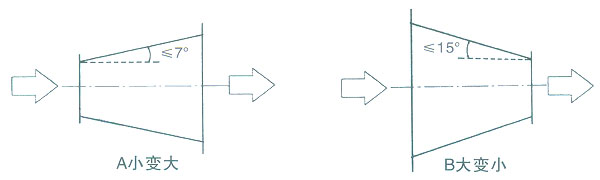

5、变径管(小变大)斜边与轴线夹角≤70(若不满足此条件,应考虑合理安装导流板。否则,净化器净化效率将大幅度降低而不能达到国家排放标准)。如图下图所示:
6、变径管(大变小)斜边与轴夹角≤150(若不满足此条件,应考虑合理安装导流析。否则,净化器不能发挥期效能)。如图6(b)所示
7、净化器进风口之前应有一段≥2.5D的直管(若不满足此条件,应考虑合理安装气流均布板和导流板,否则,净化器不能发挥期效能);
8、风机应安装减振器;
9、风机进出风口应安装软连接;
10、净化器必须可靠接地(净化器有3根出线,红线和绿线接220V/AC,黄绿线接地)。
风向问题
设备出厂均设定为左进风(面对净化器电气箱的门,风向流向由左向右则为左进风,反之则为右进风。)若现场需用右进风,按图3所示之电厂旋转180°(第27标识与实际风向一致),将弹簧接头由下方移至上方,再将图2中15、16上的电线对换则完成了由左进风调整为右进风之过程。
通电调试
净化器有3根出线,红线和绿线接220V/AC,黄绿线接地,接地电阻应小于2欧姆。接通净化器电源,此时净化器(图1所示3、4)红灯亮1秒后绿灯亮,同时红灯熄灭,有轻微连续平稳的“哧”静电放电声,视为正常工作。
通电调试时,净化器内偶有断续“啪、啪”的高压放电声,此为正常现象。若出现连续“啪、啪。。。。。”的高压放电声,此时说明电场低压区有异物(诸如厨房点火用的纸屑、新安装的风管内残留的杂物),此时应关闭净化器电源,打开电场仓门,抽出电场清理异物,排除后重新启动净化器。如还有异常,请通知维修站。
使用
1.净化器正常工作时,电场发出轻微连续平稳的“哧”静电放电声,绿灯亮(图1中的3),红灯不亮(图1中的4);
2.在净化器工作时,偶然出现"啪,啪"的高压放电声,此为正常现象.上述现象是净化器对故障的自动检测和排除过程的显示.
3.净化器使用中出现绿灯亮,红灯也亮,此说明净化器需要清洗.若不清洗,净化器将自动判别后进入保护状态.
4.净化器使用中出现红灯亮,绿灯不亮,此说明净化器已进入自动保护状态,停止工作.清洗电场后,净化器可进入正常工作状态.
5.净化器应定期放油,防止净化器集油盘满后漏油.
6.净化器的清洗周期为1~3个月(视使用情况可适当延长或缩短).
7.严禁非专业人员拆装,调试,维修净化器,发生故障时应及时关闭电源,由授权的专业维修人员进行检修.
清洗保养
在确认电源断开的情况下打开电场仓门,依次取出各电场。
(注意:在进行以上操作时不要碰伤电场本体或箱体上任何绝缘件,否则更换)
需清洗的部件:高压绝缘子,电场,机箱内导槽.
高压绝缘子清洗方法:用酒精对其进行擦拭,擦拭到看上去十分清洁为止.
电场清洗方法如下:
1.机械清洗
A.将取出的电场本体放在超声波清洗槽内浸泡,槽内的清洗液(清洗液的配制用605+金属清洗剂,按1:10比例配制,水温最好在80°C左右)以浸没电场为准,浸泡
